异径管尺寸规格
ASME B16.9对焊异径管尺寸公差
2020-12-30

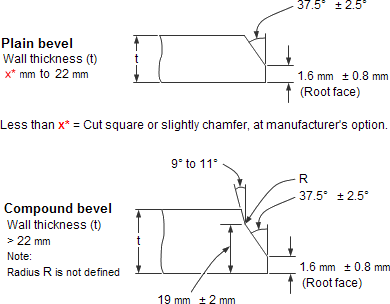

| 公称管规格 (NPS) | DN | 坡口处外径 | 端部内径 | 最小壁厚 | 异径接头总长度 |
| t / t1 | H | ||||
| 1/2 ～ 2 1/2 | 15 - 65 | +1.6,-0.8 | 0.8 | 除另有说明，直接按照最小壁厚的87.5% | 2 |
| 3 ～ 3 1/2 | 80 - 90 | 1.6 | 1.6 | 2 | |
| 4 | 100 | 1.6 | 1.6 | 2 | |
| 5 ～ 8 | 125 - 200 | +2.4,-1.6 | 1.6 | 2 | |
| 10 ～ 18 | 250 - 450 | +4.0，-3.2 | 3.2 | 2 | |
| 20 ～ 24 | 500 - 600 | +6.4，-4.8 | 4.8 | 2 | |
| 26 ～ 30 | 650 - 750 | +6.4，-4.8 | 4.8 | 5 | |
| 32 ～ 48 | 800 - 1200 | +6.4，-4.8 | 4.8 | 5 |
