KXT型可曲挠高压橡胶接头
2020-12-28

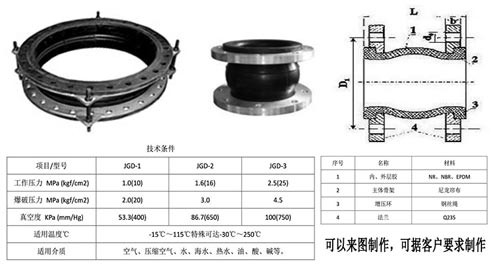

是金属管道的柔性联接器，由内胶层，锦纶帘子布增强，外胶层复合的橡胶球体和松套金属法兰组成。
具有耐压高，弹性好，位移量大，平衡管道偏差，吸收振动，降低噪音效果好，安装方便等特点。但避免与锋利金属器械接触，以免刺破球体。
根据不同的材料，可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种，适应多种介质和环境。
型 号：KXT型
公称压力：1.0MPa、1.6MPa、2.5Mpa
公称直径：DN32-DN3000
| 公称通径 | 长度L | 法兰厚度b | 螺栓数 | 螺栓直径 |
螺栓孔 中心圆直径 |
轴向位移 | 横向位移 |
偏转角度 a1+a2 |
||
| mm | 英寸 | 伸长 | 压缩 | |||||||
| 32 | 1.25 | 95 | 16 | 4 | 18 | 100 | 6 | 9 | 9 | 15 |
| 40 | 1.5 | 95 | 18 | 4 | 18 | 110 | 6 | 10 | 9 | 15 |
| 50 | 2 | 105 | 18 | 4 | 18 | 125 | 7 | 10 | 10 | 15 |
| 65 | 2.5 | 115 | 20 | 4 | 18 | 145 | 7 | 13 | 11 | 15 |
| 80 | 3 | 135 | 20 | 4 | 18 | 160 | 8 | 15 | 12 | 15 |
| 100 | 4 | 150 | 22 | 8 | 18 | 180 | 10 | 19 | 13 | 15 |
| 125 | 5 | 165 | 24 | 8 | 18 | 210 | 12 | 19 | 13 | 15 |
| 150 | 6 | 180 | 24 | 8 | 22 | 240 | 12 | 20 | 14 | 15 |
| 200 | 8 | 210 | 24 | 8 | 22 | 295 | 16 | 25 | 22 | 15 |
| 250 | 10 | 230 | 26 | 12 | 22 | 350 | 16 | 25 | 22 | 15 |
| 300 | 12 | 245 | 28 | 12 | 22 | 400 | 16 | 25 | 22 | 15 |
| 350 | 14 | 255 | 28 | 16 | 22 | 460 | 16 | 25 | 22 | 15 |
| 400 | 16 | 255 | 30 | 16 | 26 | 515 | 16 | 25 | 22 | 15 |
| 450 | 18 | 255 | 30 | 20 | 26 | 565 | 16 | 25 | 22 | 15 |
| 500 | 20 | 255 | 32 | 20 | 26 | 620 | 6 | 25 | 22 | 15 |
| 600 | 24 | 260 | 36 | 20 | 30 | 725 | 6 | 25 | 22 | 15 |
| 700 | 28 | 260 | 36 | 24 | 30 | 840 | 16 | 25 | 22 | 15 |
| 800 | 32 | 260 | 38 | 24 | 33 | 950 | 16 | 25 | 22 | 15 |
| 900 | 36 | 260 | 42 | 28 | 33 | 1050 | 16 | 25 | 22 | 15 |
| 1000 | 40 | 260 | 44 | 28 | 36 | 1160 | 18 | 26 | 24 | 15 |
| 1200 | 48 | 260 | 48 | 32 | 39 | 1380 | 18 | 26 | 24 | 15 |
| 1400 | 56 | 350 | 44 | 36 | 36 | 1560 | 20 | 28 | 26 | 15 |
| 1600 | 64 | 350 | 44 | 40 | 36 | 4760 | 25 | 35 | 30 | 10 |
| 1800 | 72 | 350 | 48 | 44 | 39 | 1970 | 25 | 35 | 30 | 10 |
| 2000 | 80 | 420 | 50 | 48 | 42 | 2180 | 25 | 35 | 30 | 10 |
| 2200 | 88 | 580 | 54 | 52 | 48 | 2390 | 25 | 35 | 30 | 10 |
| 2400 | 96 | 610 | 60 | 56 | 48 | 2600 | 25 | 35 | 30 | 10 |
| 2600 | 104 | 650 | 62 | 60 | 54 | 2810 | 25 | 35 | 30 | 10 |
| 2800 | 112 | 680 | 64 | 64 | 54 | 3020 | 25 | 35 | 30 | 10 |
| 3000 | 120 | 680 | 68 | 68 | 54 | 3220 | 25 | 35 | 30 | 10 |
注：1、DN350-600(2)型工作压力为1.6MPa，DN32-400(3)型工作压力为2.5MPa。
2、DN700-DN1200工作压力为1.0MPa，DN1400工作压力为0.6MPa，DN1600-DN1800工作压力为0.4MPa，法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。
3、高层给水使用DN200以上产品，管道必须有固定支撑或固定托架，否则产品应安装防拉脱装置。
